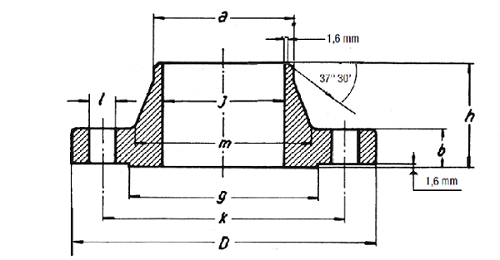

Welding neck flanges
150 lb/sq. in. ASME B16.5

DN [mm]	Ø	D [mm]	b [mm]	g [mm]	m [mm]	a [mm]	j (*) [mm]	h [mm]	k [mm]	FORI HOLES	bolts inch	l [mm]	Kg.
15	1/2”	88,9	11,1	35	30,2	21,3	15,7	47,6	60,3	4	1/2"	15,9	0,5
20	3/4”	98,4	12,7	42,9	38,1	26,7	20,8	52,4	69,8	4	1/2"	15,9	0,7
25	1 ”	107,9	14,3	50,8	49,2	33,5	26,7	55,6	79,4	4	1/2"	15,9	1,1
32	1 1/4”	117,5	15,9	63,5	58,8	42,2	35,1	57,1	88,9	4	1/2"	15,9	1,5
40	1 1/2”	127	17,5	73	65,1	48,3	40,9	61,9	98,4	4	1/2"	15,9	1,8
50	2 ”	152,4	19	92	77,8	60,3	52,6	63,5	120,6	4	5/8"	19	2,7
65	2 1/2”	177,8	22,2	104,7	90,5	73,1	62,7	69,8	139,7	4	5/8"	19	4,4
80	3 ”	190,5	23,8	127	107,9	88,9	78	69,8	152,4	4	5/8"	19	5,2
88.9	3 1/2"	216	23.9	139.7	122.2	101.6	90.2	71.4	152,4	4	5/8"	19
100	4 ”	228,6	23,8	157,2	134,9	114,3	102,4	76,2	190,5	8	5/8"	19	7,5
125	5 ”	254	23,8	185,7	163,5	141,2	128,3	88,9	215,9	8	3/4"	22,2	9,2
150	6 ”	279,4	25,4	215,9	192,1	168,4	154,2	88,9	241,3	8	3/4"	22,2	11
200	8 ”	342,9	28,6	269,8	246,1	219,1	202,7	101,6	298,4	8	3/4"	22,2	18,3
250	10 ”	406,4	30,2	323,8	304,8	273	254,5	101,6	361,9	12	7/8"	25,4	25
300	12 ”	482,6	31,7	381	365,1	323,8	304,8	114,3	431,8	12	7/8"	25,4	39
350	14 ”	533,4	34,9	412,7	400	355,6	336,5	127	476,2	12	1 "	28,6	51
400	16 ”	596,9	36,5	469,9	457,2	406,4	387,3	127	539,7	16	1 "	28,6	60
450	18 ”	635	39,7	533,4	504,8	457,2	438,1	139,7	577,8	16	1 1/8"	31,7	71
500	20 ”	698,5	42,9	584,2	558,8	508	488,9	144,5	635	20	1 1/8"	31,7	88
600	24 ”	812,8	47,6	692,1	663,6	609,6	590,5	152,4	749,3	20	1 1/4"	34,9	119

NOTE:
-(*) «j» corresponding to internal Ø of sch. std. pipe.
-The thickness of a Class 150 or 300 flange which is removed the raised face shall be no less than the “b” under 1.6 mm. ASME B 16.47 A e B e BS 3293

Ring Joint flanges Facing Dimension

RING JOINT FLANGE 150

Nominal Pipe Size	Diam. Ring andOf Groove	Width of Ring	HEIGHT OF RING		Width of Flat on Octagonal Rings	Width of Groove	Depth of Groove	Diameter of Raised Face for Ring Joint or Lapped	Ring Number	Approximate Distance Between Flanges of Ring Joints When Ring is Compressed
	Diam. Ring andOf Groove	Width of Ring	Oval	Octagonal	Width of Flat on Octagonal Rings	Width of Groove	Depth of Groove	Diameter of Raised Face for Ring Joint or Lapped
	P	A	B	H	C	F	E (L*)	K (Min)
1 ”	47.6	8.0	14.3	12.7	5.2	8.7	6.4	63.5	R 15	4.1
1 1/4”	57.2	8.0	14.3	12.7	5.2	8.7	6.4	73.2	R 17	4.1
1 1/2”	65.1	8.0	14.3	12.7	5.2	8.7	6.4	82.6	R 19	4.1
2 ”	82.6	8.0	14.3	12.7	5.2	8.7	6.4	101.6	R 22	4.1
2 1/2”	101.6	8.0	14.3	12.7	5.2	8.7	6.4	120.7	R 25	4.1
3 ”	114.3	8.0	14.3	12.7	5.2	8.7	6.4	133.4	R 29	4.1
3 1/2"	131.8	8.0	14.3	12.7	5.2	8.7	6.4	153.9	R 33	4.1
4 ”	149.2	8.0	14.3	12.7	5.2	8.7	6.4	171.5	R 36	4.1
5 ”	171.5	8.0	14.3	12.7	5.2	8.7	6.4	193.5	R 40	4.1
6 ”	193.7	8.0	14.3	12.7	5.2	8.7	6.4	218.9	R 43	4.1
8 ”	247.7	8.0	14.3	12.7	5.2	8.7	6.4	273.1	R 48	4.1
10 ”	304.8	8.0	14.3	12.7	5.2	8.7	6.4	330.2	R 52	4.1
12 ”	381.0	8.0	14.3	12.7	5.2	8.7	6.4	406.4	R 56	4.1
14 ”	396.9	8.0	14.3	12.7	5.2	8.7	6.4	425.5	R 59	3.0
16 ”	454.0	8.0	14.3	12.7	5.2	8.7	6.4	482.6	R 64	3.0
18 ”	517.5	8.0	14.3	12.7	5.2	8.7	6.4	546.1	R 68	3.0
20 ”	558.8	8.0	14.3	12.7	5.2	8.7	6.4	596.9	R 72	3.0
24 ”	673.1	8.0	14.3	12.7	5.2	8.7	6.4	711.2	R 76	3.0

NOTE:

-The depth of groove is added to the minimum flange thickness.
* Raised face“ L”is equal to groove dimension“
* A additional tolerance of 3/64 in for heights B and H is permitted but the variation of height does not exceed 1/64 in for all entire circumference.

-Dimension "R" is max
