Lap joint flanges
150 lb/sq. in. ASME B16.5

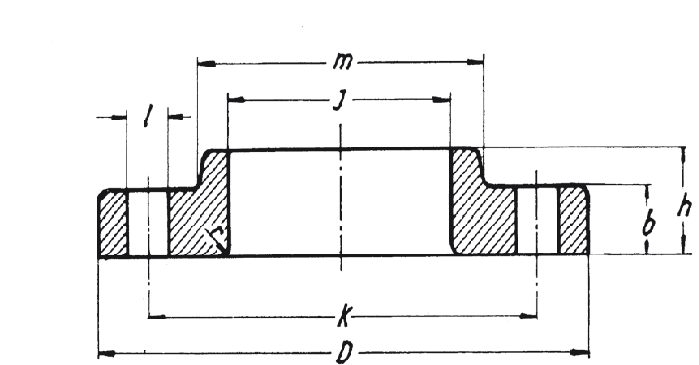

DN [mm]	Ø	D [mm]	b [mm]	m [mm]	J [mm]	h [mm]	r [mm]	k [mm]	FORI HOLE	I [mm]	bolts inch	KG
15	1/2”	88,9	11,1	30,2	22,9	15,9	3,2	60,3	4	15,9	1/2"	0,4
20	3/4”	98,4	12,7	38,1	28,2	15,9	3,2	69,8	4	15,9	1/2"	0,7
25	1 ”	107,9	14,3	49,2	35,1	17,5	3,2	79,4	4	15,9	1/2"	0,8
32	1 1/4”	117,5	15,9	58,8	43,7	20,6	4,8	88,9	4	15,9	1/2"	1,1
40	1 1/2”	127	17,5	65,1	50	22,2	6,4	98,4	4	15,9	1/2"	1,4
50	2 ”	152,4	19	77,8	62,5	25,4	7,9	120,6	4	19	5/8"	2,2
65	2 1/2”	177,8	22,2	90,5	75,4	28,6	7,9	139,7	4	19	5/8"	3,6
80	3 ”	190,5	23,8	107,9	91,4	30,2	9,5	152,4	4	19	5/8"	4,1
100	4 ”	228,6	23,8	134,9	116,8	33,3	11,1	190,5	8	19	5/8"	5,6
125	5 ”	254	23,8	163,5	144,5	36,5	11,1	215,9	8	22,2	3/4"	6,3
150	6 ”	279,4	25,4	192,1	171,4	39,7	12,7	241,3	8	22,2	3/4"	7,5
200	8 ”	342,9	28,6	246,1	222,2	44,4	12,7	298,4	8	22,2	3/4"	12,6
250	10 ”	406,4	30,2	304,8	277,4	49,2	12,7	361,9	12	25,4	7/8"	18,5
300	12 ”	482,6	31,7	365,1	328,2	55,6	12,7	431,8	12	25,4	7/8"	28
350	14 ”	533,4	34,9	400	360,2	79,4	12,7	476,2	12	28,6	1 1/2"	42
400	16 ”	596,9	36,5	457,2	411,2	87,3	12,7	539,7	16	28,6	1 1/2"	52
450	18 ”	635	39,7	504,8	462,3	96,8	12,7	577,8	16	31,7	1 1/8"	58
500	20 ”	698,5	42,9	558,8	514,3	103,2	12,7	635	20	31,7	1 1/8"	74
600	24 ”	812,8	47,6	663,6	615,9	111,1	12,7	749,3	20	34,9	1 1/4"	101

NOTE:

-For Slip-on, Threaded, Socket Welding and Lap Joint Flanges, the hubs can be shaped either vertical from base to top or tapered within the limits of 7 degrees.
